USB 线的插头方法最多,有六针的,也有八针,九针,十针的,但是因为 USB 线使用+5V电源和地线,这就为我们判别其正确定义提供了帮助。因为计算机在使用过程中会向空气中发射频带很宽的大量的电磁波,为了防止这些电磁波对其他家用电器的干扰,都使用了全钢机箱,并且箱体安全接地。
还有一点需要大家明白,不但机箱接地,同时机箱也是开关电源次级的电源地,即我们通常所说的“电源负极”。所以在我们判别 USB 接口的地时,只要把万用表置于 *1 档或导通档,测试 USB 接口中那根针与机箱是导通的,这样就可以马上判断出地线。只要知道地线了,与其隔两根针的就是“电源正”,即 VCC 端。其余就可以按位置排列了。
基本方法:

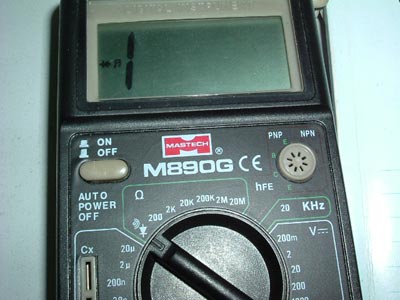

将万用表置于通断档或电阻档的*1档。

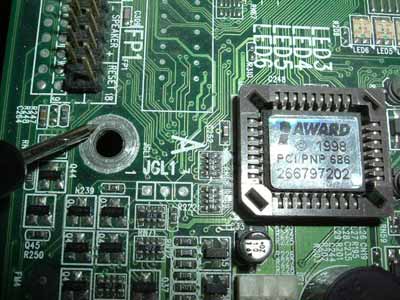

用黑表笔接触主板的地线,如 USB 接口或键盘接口,固定螺丝位置的边缘,这些位置都是地线。

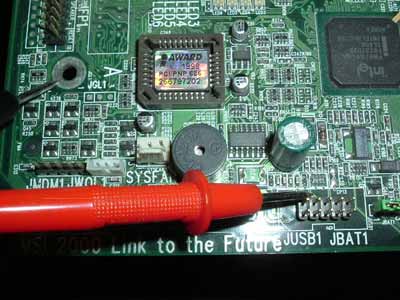

黑表笔不动,用红表笔记逐个接触前置 USB 接口的插针。

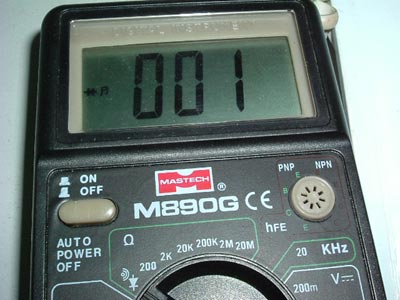

当接到某一插针时,万用表发出鸣叫或电阻档指示为0或较小数值时,就表示此时红表笔接触的前置 USB 插针是地线(GND)。接下来再根据 USB 连线的基本布局就可以判断电源正(VCC)和其他两根数据线了。
如果还不放心,我们还可以继续判断电源正。因为 USB 使用的+5V电源,是由ATX20针电源插头的+5V(红色)或者是 +5VSB(紫色)供应的,只要测量有哪根针与 ATX 电源的红或紫导通就可以了。
一些高档主板的 USB 供电不是直接由电源提供的,而是通过功率电源管按制 USB 供电当故障发生时切断对外设供电,或者使用限流 IC 把 USB 接口的输出电流限定为 500MA。我们可以通过观察 PCB 板上线路连接来判断电源正的接法;也可以通过使用万用表的电阻档测量,与 USB 接口相连的保险电阻或控制电源管导通的插针,就是 USB 接口的正极。
六、USB 接口的供电方法
1、采用 +5VSB 或 +5V 供电
一些低端主板生产厂家出于生产成本的考虑,有的是直接使用开关电源送出的 +5VSB 或 +5V 供电,其间有一个或根本没有保险电源或限流电阻。这样做的话会导致如是 USB 接口或 USB 外设出现故障时会造成主机不能加电或无法启动。如果是主机正在工作时插入了问题 USB 外设就会导致主板立即重启。

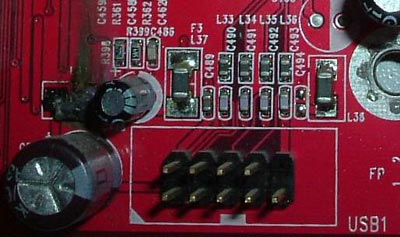

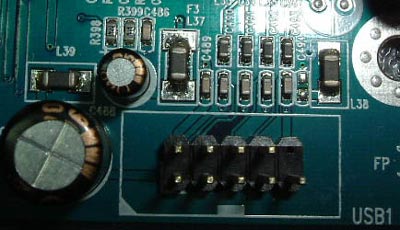

中档主板的生产厂家多数都在 USB 供电回路中设计了电源滤波和可恢复保险电阻以保护主板稳定工作,避免受到热插拔 USB 外设时出现死机或重启现象。如下图因为生产厂家采用简单供电,导致供电回路中的滤波电感比较严重的烧毁。

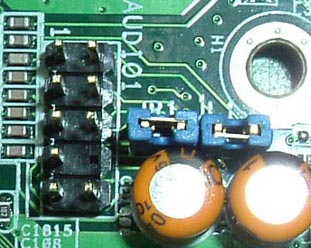

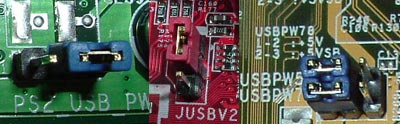

因为后置 USB 接口与键盘接口相近,所以大部分主板在设计时都采用了后置 USB 接口和键鼠一起供电的做法,在键盘接口附近一般会有一个 JB1 跳线,用户可以选择是使用 +5VSB(可以提供键鼠开机功能,网络唤醒功能,但电流较小,无法满足移动硬盘供电)供电;或者是使用+5V电源供电(提供电流较大,但无法键鼠开机)。不过一些主板在设计时就取消了跳线,所以当电脑关机时键鼠灯常亮,这种情况只能在电脑关机后拔下主机的电源插头才能彻底断电。
像映泰KBNHAG主板为了使用主板后置 USB 接口的供电更稳定,把键鼠和 USB 供电进行了分离。

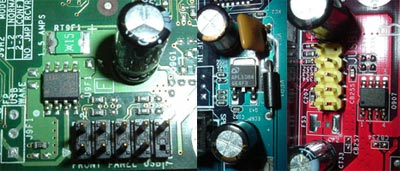

2、采用 +5V 电源通过限流IC供电或使用电源管可控供电
这种设计一般见于中高档主板,在 USB 供电回路中有电容滤波,保险电阻,限流IC或功率电源管,这种设计可以保证主板的每个 USB 接口向外设提供最大 500MA 的供电电流,同时当外设短路时,限流IC会自动切断 USB 接口的供电,保证主机正常稳定的工作。不过,因为最大供电电流只有 500MA,所以当我们使用移动硬盘时,往往就会出现无法认盘,认盘后文件读取不易,只能拷贝小文件不能拷贝大文件,拷贝文件容易死机等情况。
七、注意事项

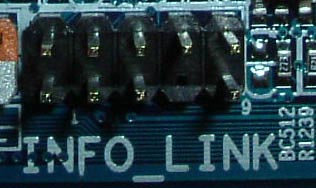

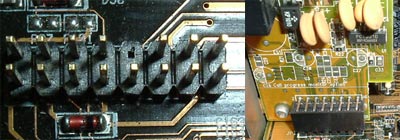

六针的 USB 接口,其中的电源正和电源地是共用的。九针和十针的 USB 接口,第九针为空,是为了定位,防止 USB 接口反接,造成烧主板的情况。如果我们在判断时有疑问,我们还可以通过万用表辅助判断,以确定连接准确无误。

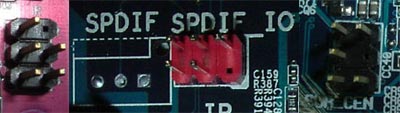

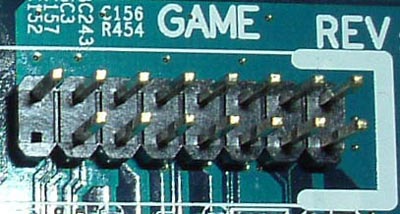

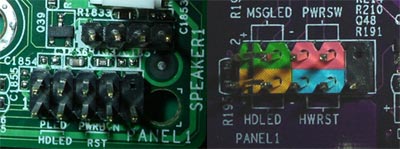

八、与其他接口的区别

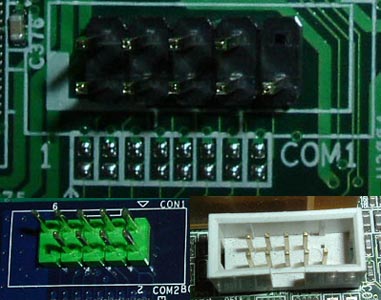

1、九针的 COM 接口
现在因为 USB 接口和 1394 接口的迅速普及,二者的连接安装方便,可以带电拔插,所以原来经常使用的 COM 端口现在已经较少出现在主板上了。生产厂家为了兼顾不同的客户群,只是在主板保留 COM 口的插针,供有需要的用户单独外接使用。
由于 COM 使用的也是九针接口,一些用户在连接前置 USB 接口时经常会出现错误。注意二者的区别,COM 口的第十针是空的,同时外围一般会有一个图形框,再就是有明显的“COM”字母标注。
